北京耐默公司致力于防腐保溫工程的技術(shù)研究和工程施工，擁有一支技術(shù)精湛的專業(yè)化防腐工程隊伍，施工設(shè)備齊全、技術(shù)工藝先進、在多次施工過程中積累了豐富的施工經(jīng)驗、竭誠為廣大客戶服務。 我公司成立于2007年，我廠是專業(yè)從事乙烯基玻璃鱗片防腐膠泥、環(huán)氧玻璃鱗片防腐膠泥、防腐服務企業(yè)。

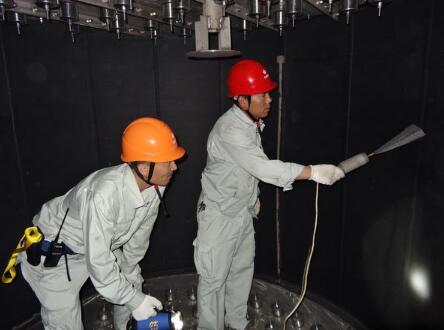

圖（1）脫硫防腐材料加工車間

乙烯基酯樹脂玻璃鱗片防腐膠泥（簡稱：VEGF）是重防腐材料中的一個重要新產(chǎn)品。乙烯基酯樹脂鱗片防腐膠泥（HVEGF）由是乙烯基酯樹脂為主要成膜物，并輔以鱗片、耐腐蝕填料、顏料、專用助劑以及引發(fā)劑、促進劑等組成，它不僅保留了環(huán)氧樹脂涂優(yōu)良的機械性能、電性能、粘結(jié)性，還具有不飽和聚酯樹脂固化快，施工性能好的特點。既彌補了環(huán)氧樹脂防腐膠泥難以低溫施工的缺點，且耐溫性和耐化學品性能優(yōu)于環(huán)氧樹脂。本公司引進國外成熟技術(shù)，開發(fā)生產(chǎn)鱗片樹脂合成材料技術(shù)和承接各種設(shè)備鱗片樹脂的防腐襯里施工。

1、具有獨特的抗?jié)B透屏障，腐蝕性氣體滲透率低；

2、良好的耐水、、堿、部分溶劑及其它一些特殊化學介質(zhì)性能；

3、硬化收縮小，與多種基材粘結(jié)性強，易局部修補；

4、高韌性，良好的力學性能，適應溫度驟變；

5、100%交聯(lián)固化，表面硬度高，有良好的耐磨蝕性；

6、建議長期使用溫度：濕態(tài)140℃，干態(tài)170-190℃。

一. 脫硫塔新建、安裝、加固、 增高、混凝土外殼滑模加固，傾斜矯正，更換內(nèi)襯，清洗除塵，刷航標色環(huán)，爬梯、平臺、護網(wǎng)、避雷針等露天金屬更換加固及油漆防腐保養(yǎng)等。

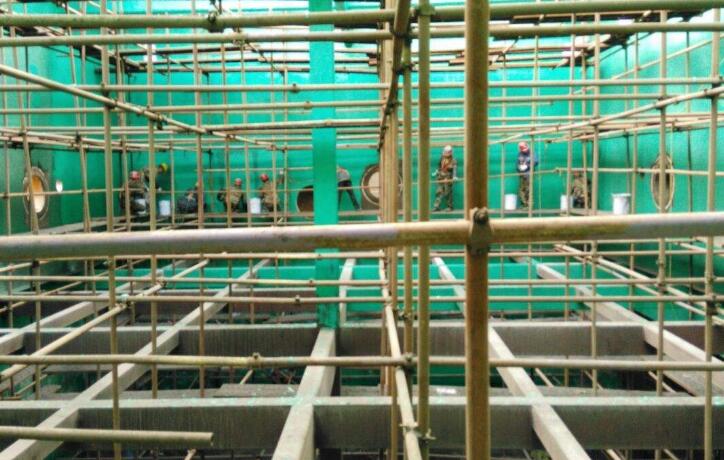

圖（2）脫硫塔內(nèi)壁采用玻璃鱗片防腐涂料施工是最常見的方式，但近幾年脫硫塔著火事件較多，因此要選擇不易燃的脫硫塔防腐材料很重要

二、煙囪、冷水塔、水塔、尿素造粒塔、排毒塔、筒倉內(nèi)外壁清理、修補、防腐、防水、防潮堵漏。

三、電視臺塔、微波塔，變電構(gòu)架、橋梁，各種龍門吊車，鋼梁屋架，煤氣罐、（油、酸、堿、溶劑）儲罐及化工設(shè)備等金屬表面處理，特種防腐。

四、高樓、大廈、廠房、輸煤棧橋的外墻清理、清洗、修補，裝璜、涂裝及耐高溫防火防腐膠泥。

五、煙囪內(nèi)壁安裝脫硫除塵凈煙設(shè)備裝置。

六、煙氣環(huán)保工程、在線平臺、之字形鋼樓的設(shè)計、制作、安裝、防腐、標定對心鉆孔等一套完整的專業(yè)施工技術(shù)，經(jīng)設(shè)計、環(huán)保部門指定專業(yè)配套服務單位。

圖（3）脫硫煙道防腐施工中，由于玻璃鱗片刺激味道較重，工人施工時需要做好防護

1、施工溫度宜在15—20℃之間，濕度不大于80%。

2、涂抹時先底層，后中層，在面層。

3、除銹6小時內(nèi)，采用易揮發(fā)的溶劑將基層表面擦洗一遍，待溶劑

揮發(fā)后噴涂底漆。

4、在底漆干后進行鱗片膠泥施工。鱗片膠泥的施工宜采用抹涂和滾相結(jié)合，一次抹厚度（1mm）左右，一般分兩次完成，后一道工序在前一層膠泥干后（一般間隔一天）在進行。

5、涂抹時，抹刀與基層保持一定的角度，沿抹刀的尖角按銳角方向推抹，盡量把膠泥和基層間的空氣擠出，涂抹沿一個方向進行，不得堆料攤抹。

6、為消除氣泡，采用專用的消泡滾滾壓。

1、厚度<10u

2、生產(chǎn)過程中，不得混入雜物，保持產(chǎn)品潔凈

3、成品中不得有結(jié)塊和互粘附等現(xiàn)象

玻璃鱗片防腐膠泥施工檢驗·驗收：

等防腐層施工完畢并固化后，對施工過的防腐層根據(jù)設(shè)計要求進行質(zhì)量檢測，

檢測分為目測、厚度檢測、針孔檢測。當沒有達到設(shè)計要求時，需要對防腐層進行修補，修補過程與鱗片襯里的施工過程近似。

1.目測：要求防腐層表面整體均勻、平整，無漏涂，無特別明顯的不均勻狀況。

2.厚度檢測：通過電磁測厚儀進行厚度檢測，根據(jù)設(shè)計厚度要求進行檢測，每平方米測3個點，要求達到襯里設(shè)計厚度的要求，當厚度達不到要求時再涂抹一層鱗片膠泥，達到設(shè)計厚度的要求，并通過厚度檢測合格后為止。煙道部位的鱗片襯里厚度為2mm。

3.電火花檢測：通過電火花檢測儀對防腐涂層進行100% 全面針孔檢測，當發(fā)現(xiàn)存在針孔時要進行修補直至通過電火花檢測合格

4.表面處理（通過打磨來完成，即對不合格部位打磨至底層）——鱗片膠泥涂抹——檢測。 電火花檢測的電壓為7000V。（每增加1mm檢測電壓增加3000V）

5.當一切防腐層檢測合格后，在內(nèi)襯層表面涂刷一層面漆。面漆的涂刷及環(huán)節(jié)要求與底漆相同。根據(jù)現(xiàn)場環(huán)境溫度按照相應的比例在面漆中加入固化劑和促進劑攪拌均勻后使用（注意：促進劑和固化劑嚴禁同時加入，應當先加入促進劑攪拌均勻后再加入固化劑攪拌均勻）。
